Применение цанговых фитингов в промышленности
30.07.2021 14:14
Цанговые фитинги также известны как быстросъемные или вставные элементы, находят широкое применение в промышленности для создания надежных соединений в пневматических и гидравлических системах автоматизации. Они обеспечивают эффективное и герметичное соединение труб, значительно упрощая монтаж и демонтаж систем.
Определение и принцип работы цанговых фитингов
Цанговый фитинг представляет собой конструктивный элемент, предназначенный для быстрого и надежного соединения труб в пневматических и гидравлических системах. Основной принцип работы основан на использовании цанги – разрезного кольца, которое зажимает трубу при ее введении в фитинг.
Принцип действия заключается в следующем: труба вставляется в фитинг, при этом цанга, под воздействием конусной поверхности корпуса фитинга, сжимается и плотно обхватывает трубу. Это обеспечивает герметичное и прочное соединение, способное выдерживать высокое давление. Конструкция фитинга позволяет многократно собирать и разбирать соединение без потери герметичности.
Для обеспечения дополнительной герметичности в конструкции могут присутствовать уплотнительные кольца. Цанговые фитинги широко используются в различных отраслях промышленности благодаря простоте монтажа, надежности и возможности быстрого соединения и разъединения трубопроводов.
Преимущества использования цанговых фитингов в промышленности
Цанговые фитинги выделяются в промышленности благодаря быстроте монтажа, надежности соединений и возможности многократного использования, что снижает затраты и повышает эффективность.
Быстрота и простота монтажа
Одним из ключевых преимуществ цанговых фитингов является их исключительная быстрота и простота монтажа. В отличие от традиционных методов соединения труб, таких как сварка или резьбовые соединения, установка цангового фитинга не требует специальных инструментов или квалификации.
Для монтажа достаточно просто вставить трубу в фитинг до упора. Конструкция фитинга автоматически обеспечивает надежное и герметичное соединение. Демонтаж также осуществляется быстро и легко – достаточно нажать на освобождающее кольцо и извлечь трубу.
Эта особенность значительно сокращает время, затрачиваемое на монтажные работы, что особенно важно в условиях промышленного производства, где простой оборудования может привести к значительным финансовым потерям. Быстрота и простота монтажа цанговых фитингов позволяют оперативно проводить ремонтные работы и модифицировать существующие системы, повышая общую эффективность производства.
Надежность и герметичность соединения
Цанговые фитинги обеспечивают высокую надежность и герметичность соединения, что критически важно для промышленных применений. Конструкция фитинга, основанная на принципе зажима трубы цангой, гарантирует плотное и устойчивое соединение, способное выдерживать высокое давление и вибрации.
Дополнительные уплотнительные элементы, такие как O-образные кольца, обеспечивают герметичность соединения, предотвращая утечки рабочей среды. Качество материалов, используемых для изготовления фитингов, также играет важную роль в обеспечении надежности соединения.
Фитинги из нержавеющей стали, например, обладают высокой коррозионной стойкостью и подходят для работы в агрессивных средах. Надежность и герметичность цанговых фитингов позволяют использовать их в ответственных системах, где требуется высокая степень безопасности и минимизация рисков утечек, таких как пневматические системы, системы подачи жидкостей и газов, а также в оборудовании для пищевой и фармацевтической промышленности.
Возможность многократного использования
Одним из значимых преимуществ цанговых фитингов является возможность их многократного использования. В отличие от одноразовых соединений, цанговые фитинги можно разбирать и собирать повторно без потери герметичности и надежности соединения.
Это свойство делает их особенно привлекательными для использования в промышленных системах, где часто требуется модификация или ремонт трубопроводов. Возможность повторного использования снижает затраты на обслуживание и ремонт оборудования, а также уменьшает количество отходов.
При необходимости изменения конфигурации системы или замены поврежденного участка трубопровода, цанговый фитинг можно легко демонтировать и установить на новое место. Важно отметить, что при многократном использовании необходимо следить за состоянием уплотнительных элементов и при необходимости заменять их для обеспечения надежной герметичности соединения.
Многократное использование цанговых фитингов способствует повышению эффективности и экономичности производственных процессов.

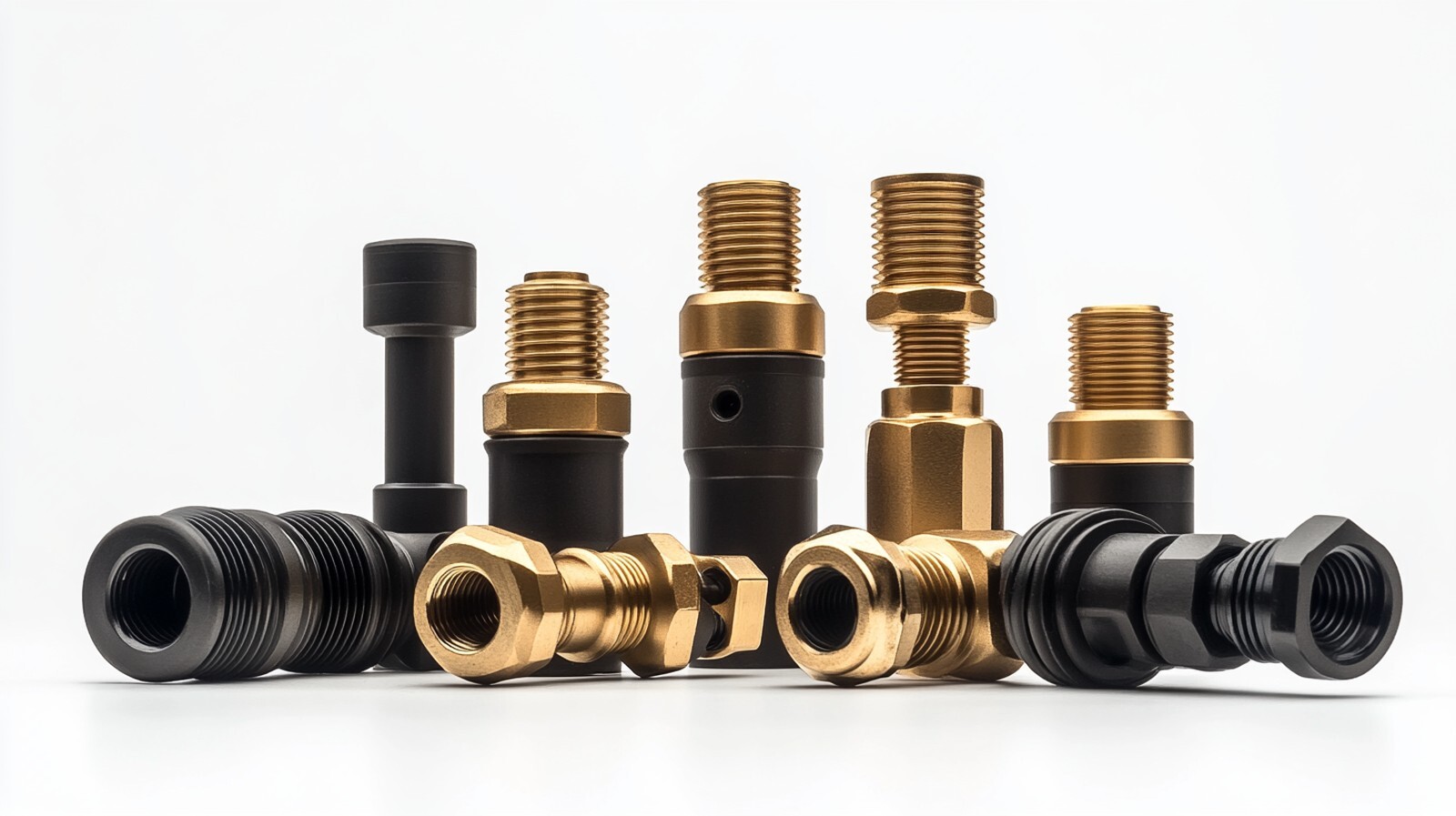

Типы цанговых фитингов и их применение
Цанговые фитинги классифицируются на прямые, угловые и переходные типы, каждый из которых предназначен для решения конкретных задач при монтаже трубопроводных систем в промышленности.
Прямые фитинги
Прямые цанговые фитинги являются наиболее распространенным типом и используются для соединения труб одинакового диаметра на прямых участках трубопровода. Они обеспечивают простое и надежное соединение, не изменяя направление потока рабочей среды.
Конструкция прямого фитинга обычно состоит из корпуса, цанги и уплотнительного элемента. Прямые фитинги широко применяются в различных отраслях промышленности, включая пневматические системы, системы водоснабжения, а также в химической и пищевой промышленности.
Они используются для соединения участков труб, подключения оборудования, такого как пневматические цилиндры, клапаны и датчики, а также для создания разветвлений и переходов. Благодаря своей простоте и надежности, прямые фитинги являются незаменимым элементом при монтаже трубопроводных систем любой сложности. Выбор материала прямого фитинга зависит от условий эксплуатации и свойств рабочей среды.
Угловые фитинги
Угловые цанговые фитинги предназначены для изменения направления трубопровода под определенным углом, чаще всего 90 или 45 градусов. Они используются в тех случаях, когда необходимо обойти препятствия, изменить траекторию трубопровода или подключить оборудование, расположенное под углом к основной магистрали.
Угловые фитинги обеспечивают надежное и герметичное соединение, сохраняя при этом пропускную способность трубопровода. Они широко применяются в различных отраслях промышленности, включая машиностроение, автомобилестроение, а также в системах вентиляции и кондиционирования.
Угловые фитинги позволяют компактно размещать трубопроводы в ограниченном пространстве и обеспечивают удобство монтажа и обслуживания. Конструкция угловых фитингов может быть различной, включая L-образные и Y-образные варианты, в зависимости от конкретных требований применения. Выбор материала углового фитинга также зависит от условий эксплуатации и свойств рабочей среды.
Переходные фитинги
Переходные цанговые фитинги используются для соединения труб разных диаметров или типов. Они позволяют адаптировать трубопроводную систему к различным условиям и требованиям, обеспечивая надежное и герметичное соединение между элементами с разными характеристиками.
Переходные фитинги широко применяются в промышленности для соединения оборудования с разными размерами портов, для создания переходов между трубами разных стандартов, а также для подключения измерительных приборов и датчиков. Они позволяют упростить монтаж и обслуживание трубопроводных систем, обеспечивая гибкость и адаптивность.
Конструкция переходных фитингов может быть различной, включая варианты с резьбовыми соединениями, цанговыми зажимами или комбинацией этих элементов. Выбор типа переходного фитинга зависит от конкретных требований применения и свойств рабочей среды. Важно учитывать, что при использовании переходных фитингов необходимо обеспечивать совместимость материалов труб и фитингов для предотвращения коррозии и других проблем.
Материалы цанговых фитингов и их выбор для различных сред
Выбор материала цангового фитинга критически важен и зависит от типа рабочей среды. Нержавеющая сталь и полимерные материалы часто используются в пищевой промышленности.
Фитинги из нержавеющей стали
Фитинги из нержавеющей стали являются предпочтительным выбором для применений, где требуется высокая коррозионная стойкость, прочность и гигиеничность. Нержавеющая сталь обладает отличной устойчивостью к воздействию агрессивных сред, высоких температур и давлений, что делает ее идеальным материалом для использования в химической, нефтехимической, пищевой и фармацевтической промышленности.
Фитинги из нержавеющей стали не подвержены коррозии, не выделяют вредных веществ и легко очищаются, что особенно важно для применений, где требуется соблюдение строгих гигиенических норм. Они также обладают высокой механической прочностью и долговечностью, что обеспечивает надежную и безопасную работу трубопроводной системы в течение длительного времени.
Различные марки нержавеющей стали, такие как AISI 304 и AISI 316, используются для изготовления фитингов в зависимости от конкретных требований применения. Фитинги из нержавеющей стали широко применяются в системах транспортировки воздуха, газа или иных веществ большого спектра назначения.
Фитинги для пищевой промышленности
Фитинги, предназначенные для использования в пищевой промышленности, должны соответствовать строгим требованиям гигиеничности и безопасности. Они изготавливаются из материалов, которые не вступают в реакцию с пищевыми продуктами, не выделяют вредных веществ и легко поддаются очистке и дезинфекции.
Наиболее распространенным материалом для фитингов, используемых в пищевой промышленности, является нержавеющая сталь марок AISI 304 и AISI 316, которая обладает высокой коррозионной стойкостью и не влияет на вкус и запах продуктов. Конструкция фитингов должна быть гладкой, без острых углов и зазоров, чтобы предотвратить скопление загрязнений и облегчить процесс очистки.
Фитинги для пищевой промышленности широко применяются в системах транспортировки молока, соков, пива и других пищевых продуктов, а также в оборудовании для производства и переработки пищевой продукции. Цанговые фитинги серии F-NSF специально разработаны для пищевой промышленности и соответствуют всем необходимым стандартам и требованиям.
Применение цанговых фитингов в различных отраслях промышленности
Цанговые фитинги находят широкое применение в пневматике, химической, фармацевтической, сельскохозяйственной и горнодобывающей промышленности благодаря своей универсальности и надежности.
Пневматические системы и автоматизация
Цанговые фитинги играют ключевую роль в пневматических системах и автоматизации, обеспечивая быстрое, надежное и герметичное соединение пневматических трубок. Они используются для подключения различных пневматических устройств, таких как цилиндры, клапаны, регуляторы давления и датчики, а также для создания разветвлений и переходов в пневматических магистралях.
Благодаря простоте монтажа и демонтажа, цанговые фитинги позволяют оперативно проводить ремонтные работы и модифицировать пневматические системы, что особенно важно в условиях промышленного производства. Их применение способствует повышению эффективности и надежности автоматизированных процессов, снижению затрат на обслуживание и ремонт оборудования.
Широкий ассортимент цанговых фитингов позволяет подобрать оптимальное решение для любой пневматической системы, независимо от ее сложности и требований к рабочей среде. Фитинги с цанговым зажимом удобно использовать для соединения пневмотрубок для подачи сжатого воздуха.
Химическая и фармацевтическая промышленность
В химической и фармацевтической промышленности цанговые фитинги применяются для соединения трубопроводов, по которым транспортируются различные химические вещества и фармацевтические препараты. В этих отраслях особенно важна высокая коррозионная стойкость и химическая инертность материалов фитингов, чтобы исключить возможность загрязнения рабочей среды и обеспечить безопасность персонала.
Поэтому в химической и фармацевтической промышленности обычно используются фитинги из нержавеющей стали, полипропилена или других химически стойких материалов. Конструкция фитингов должна быть гладкой, без зазоров и острых углов, чтобы облегчить процесс очистки и дезинфекции.
Цанговые фитинги используются в системах дозирования, смешивания, фильтрации и транспортировки химических веществ и фармацевтических препаратов, а также в оборудовании для производства лекарственных средств и косметических продуктов. Такой выбор материалов и обработки делают фитинги подходящими для использования в медицинской и электронной промышленности.
Сельское хозяйство и горнодобывающая промышленность
В сельском хозяйстве и горнодобывающей промышленности цанговые фитинги находят применение в системах орошения, полива, подачи удобрений, а также в горно-шахтном оборудовании. В этих отраслях важна надежность и устойчивость фитингов к воздействию агрессивных сред, таких как вода, удобрения, химические реагенты и абразивные материалы.
Поэтому в сельском хозяйстве и горнодобывающей промышленности обычно используются фитинги из полипропилена, полиэтилена или других материалов, устойчивых к коррозии и абразивному износу. Цанговые фитинги используются для соединения труб в системах орошения и полива, для подключения насосов и фильтров, а также для создания разветвлений и переходов в трубопроводных системах.
В горнодобывающей промышленности они применяются в системах подачи воды и воздуха, а также в оборудовании для добычи и транспортировки полезных ископаемых. Благодаря своей простоте и надежности, цанговые фитинги позволяют оперативно проводить монтаж и ремонт трубопроводных систем в условиях эксплуатации.
Стандарты и соответствие требованиям
Цанговые фитинги, применяемые в промышленности, должны соответствовать установленным стандартам, включая стандарты ЕС, гарантируя безопасность и надежность их использования в различных системах.
Соответствие стандартам ЕС
Соответствие цанговых фитингов стандартам Европейского Союза (ЕС) является важным фактором, гарантирующим их качество, безопасность и надежность. Стандарты ЕС устанавливают требования к материалам, конструкции, испытаниям и маркировке фитингов, предназначенных для использования в различных отраслях промышленности.
Соответствие стандартам ЕС подтверждается сертификатами соответствия, выданными аккредитованными органами по сертификации. Наличие сертификата соответствия гарантирует, что фитинг прошел все необходимые испытания и соответствует требованиям безопасности и качества, установленным в ЕС.
При выборе цанговых фитингов для использования в промышленности необходимо обращать внимание на наличие сертификатов соответствия стандартам ЕС, чтобы обеспечить надежную и безопасную работу трубопроводных систем. Особенно это важно для применений в пищевой, фармацевтической и химической промышленности, где требования к безопасности и гигиеничности оборудования особенно высоки.
| Отрасль промышленности | Сфера применения | Особенности использования |
|---|---|---|
| Пневматика и автоматизация | Соединение пневматических трубок, монтаж клапанов и цилиндров | Быстрый монтаж и демонтаж, высокая герметичность, устойчивость к вибрациям |
| Химическая и фармацевтическая промышленность | Транспортировка химических веществ и фармацевтических препаратов | Использование коррозионно-стойких материалов, простота очистки, химическая инертность |
| Пищевая промышленность | Системы транспортировки и переработки пищевых продуктов | Гигиеничные материалы, отсутствие реакции с продуктами, легкость дезинфекции |
| Сельское хозяйство и горнодобывающая промышленность | Системы орошения, подачи удобрений, горно-шахтное оборудование | Устойчивость к агрессивным средам, коррозия и абразивостойкость |
